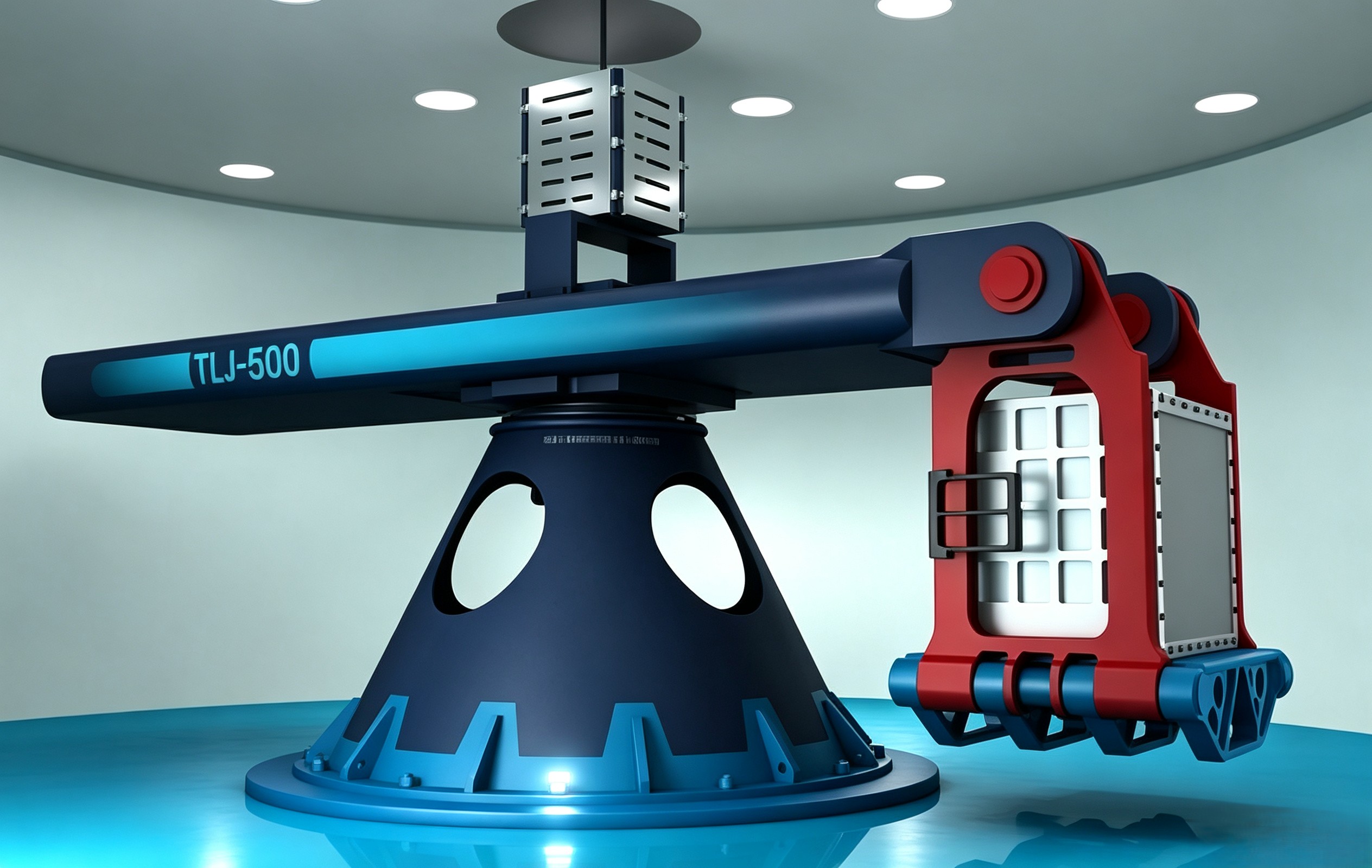

土工离心机
土工离心机依据模型缩比效应与应力等效原理，广泛应用于堤坝、边坡等设计和防护工程试验研究。团队研制了21世纪以来国内几乎所有大型土工离心机，研制技术已跻身世界行业前列，处于国内领先地位。形成了容量从25g·t到1900g·t的产品谱系，相关产品在三峡围堰、南水北调、深海油气开发、防灾减灾、污染控制等工程中发挥了重要作用。
型号 | 容量（g·t） | 最大加速度（g） | 主要技术指标 |
GC25/250 | 25 | 250 | 半径：1.5m 最大负载：0.1t |
| GC60/200 | 60 | 200 | 半径：2.0m 最大负载：0.6t |
| GC100/200 | 100 | 200 | 半径：3.0m 最大负载：1.5t |
| GC100/2000 | 100 | 2000 | 半径：1.0m 最大负载：0.05t |
| GC150/120 | 150 | 120 | 半径：4.0m 最大负载：1.5t |
| GC150/150 | 150 | 150 | 半径：3.5m 最大负载：1.5t |
| GC150/200 | 150 | 200 | 半径：3.0m 最大负载：1.5t |
| GC200/200 | 200 | 200 | 半径：4.0m 最大负载：2.0t |
| GC300/100 | 300 | 100 | 半径：5.0m 最大负载：3.0t |
| GC300/200 | 300 | 200 | 半径：4.0m 最大负载：3.0t |
| GC400/150 | 400 | 150 | 半径：4.5m 最大负载：4.0t |
| GC400/200 | 400 | 200 | 半径：4m/5.5m 最大负载：2.0t |
| GC400/1000 | 400 | 1000 | 半径：2.23m 最大负载：2.0t |
| GC500/250 | 500 | 250 | 半径：4.5m/5m 最大负载：5.0t |
| GC600/200 | 600 | 200 | 半径：5.5m 最大负载：6.0t |
| GC700/200 | 700 | 200 | 半径：6.5m 最大负载：5.0t |
| GC1000/300 | 1000 | 300 | 半径：7.0m 最大负载：5.0t |
| GC1300/300 | 1300 | 300 | 半径：6.4m 最大负载：20.0t |
| GC1500/1500 | 1500 | 1500 | 半径：3.0m 最大负载：3.0t |
| GC1900/300 | 1900 | 300 | 半径：7.5m 最大负载：0.5t |
| GC1500/500 | 1500 | 500 | 半径：7.5m 最大负载：0.5t |
离心场复杂环境模拟装置
离心场复杂环境模拟装置是针对特定工况/场景下土工模型离心试验所研发的专用环境模拟试验设备，先后研发了机器人、液压振动台、冻融试验系统、极端气候环境试验舱、边坡流滑触发装置、高坝管涌试验装置、造波造啸试验装置等，极大拓展了离心试验范围。

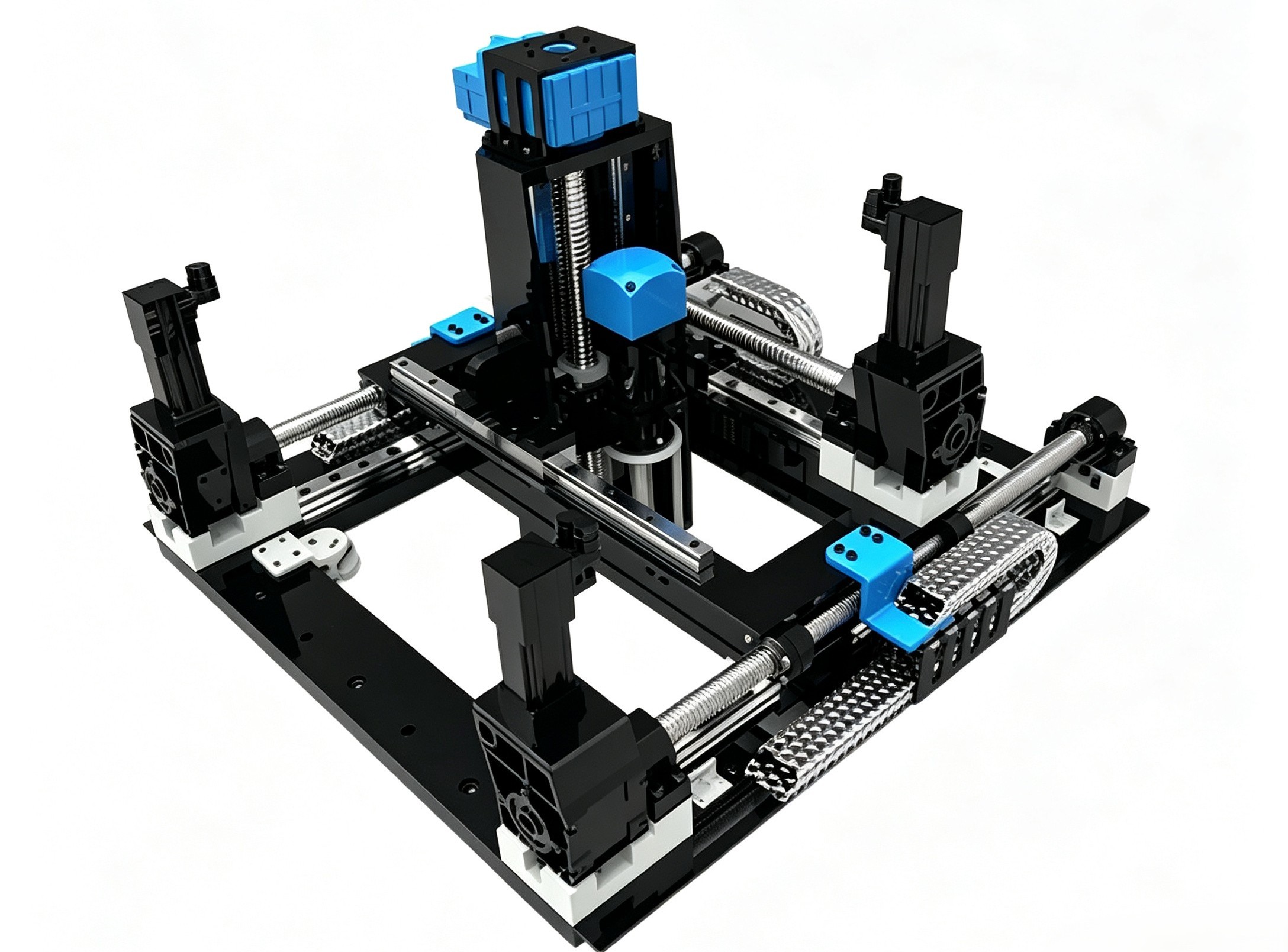

超重力环境土工作业机器人
离心加速度：150g
最大行程：900mm
最小重复精度：0.1mm
功能：坑洞开挖、锚固、打拔桩等
离心液压振动台
离心加速度：100g
原型体积：50m³
双缸四阀同步控制，实现动推力80t
国内最大规模也是国内首次设计可用于工程级地震模拟的离心振动台
离心液压振动台
离心加速度：100g
原型体积：50m³
双缸四阀同步控制，实现动推力80t
国内最大规模也是国内首次设计可用于工程级地震模拟的离心振动台
冻融实验系统
(50g，最低温度-40℃)
造波装置 降雨模拟系统 造啸/重力流装置 深地实验装置
高性能旋转接头
高性能旋转接头指将高压的油、水和气等介质从固定设备管道输送到高速转动的设备管道中去的动密封装置。团队成功研制具有自主知识产权、采用新型承载和密封技术的高性能旋转接头，已在多个单位的重大科技装备上应用。当前已形成了系列化的产品，可根据用户需求开展高性能旋转接头产品订制，为用户提供高效、系统、专业的解决方案。高性能旋转接头技术及产品未来有望在风力发电机、液体火箭发动机、航空发动机等高端装备领域应用。
| 型号 | 总通道数量(个) | 油通道数量(个) | 最高油压(MPa) | 水通道数量(个) | 最高水压(MPa) | 气通道数量(个) | 最高气压(MPa) | 最高转速(r/min) |
RJ1002-10B/2B-CC | 12 | 10 | 25 | 0 | — | 2 | 3 | 100 |
RJ623-2F4H/2F/3H-NNN | 11 | 6 | 32 | 3 | 4 | 3 | 3 | 200 |
RJ621-2C4G/2E/C-NNN | 9 | 6 | 28 | 2 | 7 | 1 | 3 | 250 |
RJ422-2C2F/2D/2C-NCC | 8 | 4 | 28 | 2 | 7 | 2 | 3 | 250 |
RJ422-4F/2C/2C-NNN | 8 | 4 | 25 | 2 | 2 | 2 | 2 | 200 |
RJ421-2C2F/2E/C-NNN | 7 | 4 | 25 | 2 | 4 | 1 | 3 | 250 |
RJ421-4F/2E/H-NNN | 7 | 4 | 30 | 2 | 5 | 1 | 3 | 200 |
RJ421-4G/2E/F-NNN | 7 | 4 | 32 | 2 | 4 | 1 | 3 | 200 |
RJ421-2C2F/2C/C-NNC | 7 | 4 | 25 | 2 | 5 | 1 | 3 | 250 |
RJ402-4F/2E-CC | 6 | 4 | 28 | 0 | — | 2 | 15 | 250 |
RJ222-2F/2F/2C-CCC | 6 | 2 | 28 | 2 | 4 | 2 | 5 | 250 |
RJ240-CF/4F-CC | 6 | 2 | 30 | 4 | 4 | 0 | — | 250 |
RJ022-2D/2D-NN | 4 | 0 | — | 2 | 2 | 0 | — | 700 |
RJ003-3D-C-T | 3 | 0 | — | 0 | — | 3 | 2 | 200 |
RJ020-2C-N | 2 | 0 | — | 2 | 2 | 0 | — | 1200 |
注1：通道通径Φ6mm~Φ32mm。 注2：表中为典型产品型号，其它型号及参数需求可详询。 | ||||||||
地震灾变模拟设备
广泛应用于结构的动力特性、设备抗震性能、结构抗震措施检验等研究领域，同时也被应用于地震工程力学的基础研究、桥梁结构研究、地铁、隧道结构抗震试验研究等方面。
单向地震灾变模拟
台面尺寸：1.2m×1.2m
最大负载（模型+模型箱）：3000kg
最大加速度：2g
最大速度：1.5m/s
最大位移（峰-峰值）：310mm
频率范围：0.01Hz~50Hz
控制波形：地震波（内置Kobe波、EL波和汶川波等典型地震波）、正弦拍波、连续正弦波、人工合成地震波
控制误差：峰值误差≤10%，面积误差≤2%
设备占地面积：6m（长）×2m（宽）
最大负载（模型+模型箱）：3000kg
最大加速度：2g
最大速度：1.5m/s
最大位移（峰-峰值）：310mm
频率范围：0.01Hz~50Hz
控制波形：地震波（内置Kobe波、EL波和汶川波等典型地震波）、正弦拍波、连续正弦波、人工合成地震波
控制误差：峰值误差≤10%，面积误差≤2%
设备占地面积：6m（长）×2m（宽）
三向六自由度地震模拟
台面尺寸：6m×6m
最大有效负载：30t
最大位移：水平方向±0.5m，竖直方向±0.2m
最大速度：水平方向1.5m/s，竖直方向0.6m/s
最大加速度：1g
频率范围：0.1Hz~60Hz
台面最大容许倾覆力矩：75t·m
台面最大容许偏心力矩：30t·m
城市安全平台
车辆事故模拟实验平台
主要针对整车事故综合模拟，可以在实验室内实现整车的高速行驶状态模拟，可以耦合不同等级路面的振动、摩擦、坡度等工况，以及侧风、湿滑、结冰等各种天气因素，真实再现车辆事故发生前、发生过程中以及事故临界发生点的关键动力学行为。
适用车型：四轴及以下车型，长≤14m，重≤31t
一二轴轴距变化范围：1100mm~2100mm
二三轴轴距变化范围：2300mm～6800mm
三四轴轴距变化范围：1100mm～1350mm
最高模拟车速：100km/h
耦合路谱最大加速度/位移：10g / 170mm
频率范围：0.1Hz~50Hz
侧翻台面尺寸/侧翻角度：14m×10m / 25°
离心力/风力模拟：4×100kN
横风风速模拟：2m/s~20m/s
热力耦合模拟实验平台
具备模拟火灾环境对建构筑物的热力耦合效应的功能。
力加载：垂向4×3800kN，水平2×3800kN。
热加载：1200℃，加载能力满足GB/T 9978《建筑构件耐火试验方法》要求。
测试：具有火灾场景下的温度、应变、压力等信息的测试与数据采集功能。
控制与安全保护：具有力加载和热加载的综合控制、监测功能和声、光、电报警和燃烧关断保护功能。
真实火试验装置
主要应用于模拟任意火灾升温速率（15MW以下）、火灾降温、火灾蔓延和非均匀温度场等的影响，再现真实火灾发展过程、消防灭火过程。同时具备多维空间加载系统，能够对大跨度、足尺结构整体结构进行真实火灾下耐火性能试验、结构响应研究。
总热释放功率：最大15MW
连续燃烧时间：≥120min
试验最高温度：≥1300℃
力加载最大载荷：5000kN
火灾蔓延模拟最大控制点数：20个
火灾降温喷淋强度：（4～16）L/（min·m2）
试件最大尺寸及最大受火范围：
- 线性构件：最大长度16m；最大受火长度12m；
- 桁架构件：最大长度16m，最大高度2.5m；最大受火长度12m；
- 平面网架：最大平面尺寸12m×12m，最大高度2m；最大受火范围9m×9m（长×宽）；
三维框架：最大模型尺寸9m×9m×9m；三层三跨三开间，每个房间均可受火。
土工压力传感器
土壤压力传感器
土工压力传感器包括土壤压力传感器、变送器和孔隙水压力传感器、变送器，是专为土工模型离心试验设计、制作的饱和土压力测量和水压力测量的专用传感器。传感器采用了高可靠性的应变感测技术和高稳定性的信号调理器件，主体结构采用特种不锈钢材料、结构紧凑、固有频率高，并进行了特殊的防水设计，可在外部恶劣环境下正常工作。
空隙水压力传感器
压力测量范围：500kPa、1MPa；
允许过载：120％FS；
使用温度：0℃～45℃；
综合误差: ±1％FS；
电源供电：+6V～+12V；
输出电压: 0V～+2VC。
